合金環形軌道起重機工藝和操作介紹「多點概括」

　　環形軌道起重機可使用鋁合金材質或鋼軌材質，在工位裝配線中得到廣泛的應用。同時這種環形軌道工位裝配線廣泛應用于：汽車工業、造船工業、電子裝配、食物加工、機械制造、庫房等各個行業，掩蓋從出產加工、裝配到修理服務以及庫房等各類物料起吊轉移的場合。

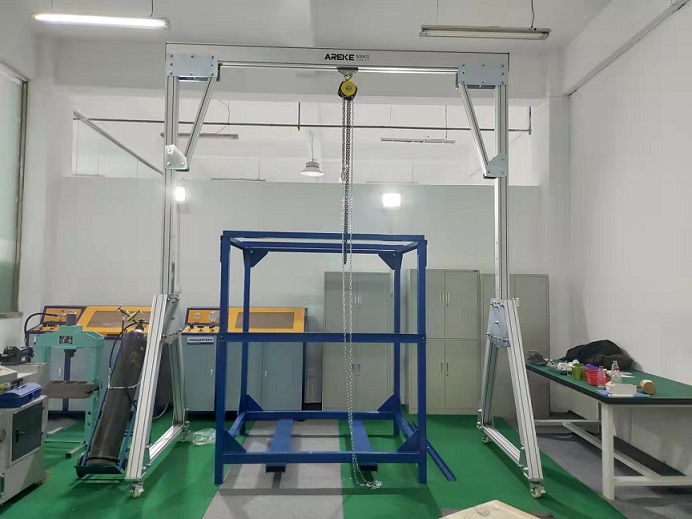

　　KBK鋁合金軌道格外適用于設備稠密、短距離的出產線上運用。鋁合金環形軌道起重機安裝簡單，修理方便，各規范模塊之間只需用螺栓銜接即可運用。它能夠多段接成單軌跡直線運送線，也能夠多段對接成兩條平行直線軌跡供柔性懸掛起重機做大車運轉軌跡，還能夠一個規范段或兩個規范段平行組合成柔性起重機主梁。

　　一、鋁合金環形軌道起重機工藝要求

　　1、起重量變500kg-10噸

　　2、跨度16.5米

　　3、起升高度12.0米

　　4、起升速度主鉤2.0米/秒,副鉤3.5/0.35米/秒

　　5、大車速度(雙速度)28/14米/秒

　　6、 小車速度(雙速度)21/10.5米/秒

　　7、要求操作方式:遙控+開式司機室+地操(三者轉換)

　　二、鋁合金軌道起重機操作方式介紹

　　1、地操

　　地操采用8+1鈕按鈕站(防水型)操作，其中兩個升降機構是單速度按鈕，分別控制機構的升降動作，大小車機構是雙速度按鈕，分別控制大小車的快慢速度運行，而且規定按下去時是慢速度控制，再次按下去是快速控制。1鈕是電源控制。二次控制電路采用的是36V電壓，通過36V的中繼電器去控制380V的接觸器。控制機構的動作執行。

　　2、遙控

　　遙控控制采用8鈕雙速度按鈕控制，遙控接受器安裝在電氣控制箱內。通過遙控發射器發射信號，接收器接受信號的控制方式去驅動機構的運行。由于遙控控制方式視野比較開闊，操作方便的優點，為多數用戶所青睞。但它的缺點還是存在的，比如，接收器的輸出繼電器容易損壞，不能有遮擋物存在它所允許的射程內，要求工作環境要干燥，無水、塵等。

　　注明，三者操作方式的轉換采用轉換開關進行控制轉換。

　　3、駕操

　　駕操采用在司機室內安裝控制面板的方式進行，操作按鈕安裝在控制面板上面。按鈕的功能同地操。同時增加電鈴、照明、風扇、啟動、停止、鑰匙開關、指示燈等相關配置。

　　三、電氣配置

　　1、主起升機構：電動機YZR225M-8.P=22KW，轉速715r/min，制動器：YWZ-400/90。

　　2、副起升機構：電動機ZD151-6.P=13KW，轉速930r/min，制動器：電動葫蘆自帶。

　　3、小車運行機構：電動機YDSE160M2-12/6.P=2.8/5.5KW，轉速400/800r/min，制動器：YWZ-200/25。

　　4、大車運行機構：電動機YDSE160L-12/6.P=3.8/7.5KW，轉速400/800r/min，無制動器。
